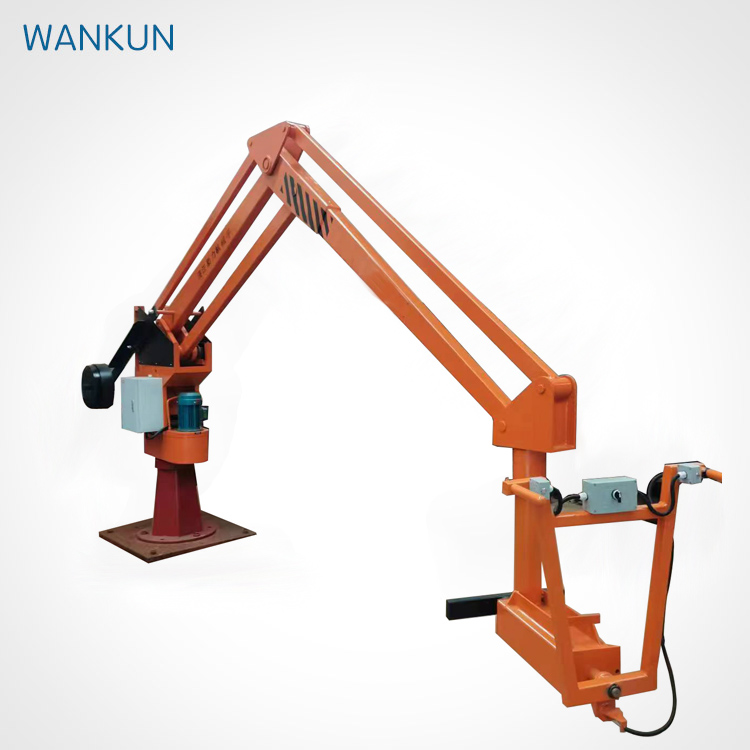

ZJZ0540 Manipulador de fundição para Foundry
Rotate 360°
Capacidade de rolamento 500kg
Radius de trabalho 4m
| Produto | Modelo de Especificação | Capacidade de levantamento elevada | Altitude mínima de elevação do ladrilho | Altura máxima de elevação do balcão | Máximo raio de trabalho | ângulo de rotação | Notas |
| Manipulador hidráulico | Ação 0540 | 500kg | O eixo principal da gaveta é inicialmente paralelo ao chão(Customizado de acordo com os requisitos do cliente) | 1100 mm | O centro da coluna está a 4000mm de distância do pequeno eixo de rotação | Unidade de rotação 345° Dispositivo de elevação com rotação 360° | Incluindo1setofPLCsystem |
1) O mecanismo de elevação do manipulador é controlado remotamente e pode girar 360° livremente.
2) A máquina de manipulação de fundição adota o princípio de um mecanismo de ligação de quatro barras. Cada braço mecânico pode operar e parar em qualquer ângulo para alcançar um estado estacionário equilibrado.Isso reduz significativamente a dificuldade para os operadores durante o processo de fundição, especialmente quando lidando com elevações e ferro fundido.Ele visa reduzir a tensão física e melhorar a velocidade e eficiência de fundição.
3) Não são necessários interruptores de limite. O limite é alcançado pelo próprio golpe do cilindro de óleo. O levantamento do braço é impulsionado pelo movimento para cima e para baixo da vara de pistão, e um dispositivo tampão é configurado, resultando em pequenos impactos e operação estável.
4) Os dispositivos de segurança são instalados no sistema hidráulico.Eles têm uma função de proteção de segurança em casos de sobrecarga e outras situações, evitando a ocorrência de componentes facilmente danificados e acidentes.
5) O sistema PLC pode controlar o tempo de abertura da bomba e da válvula, bem como o ajuste da saída de fluxo.
1) Todas as dimensões neste desenho são medidas em milímetros.
2) A força de compressão do solo de fundação não deve ser inferior a i toneladas por metro quadrado.
3) A posição específica do gabinete elétrico e dos oleodutos a ele ligados deve referir-se ao desenho geral do layout do oleoduto elétrico.
4) O condutor de fio (3-fase sistema de 5 fios) tem uma área transversal de 4 milímetros quadrados, com uma tensão de 380V + 220V, e 2,5 metros expostos.
