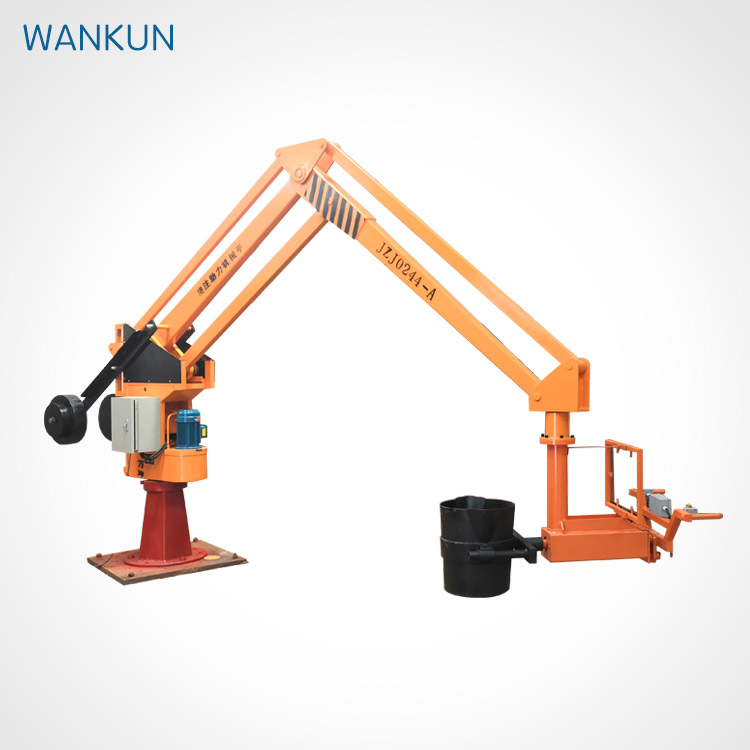

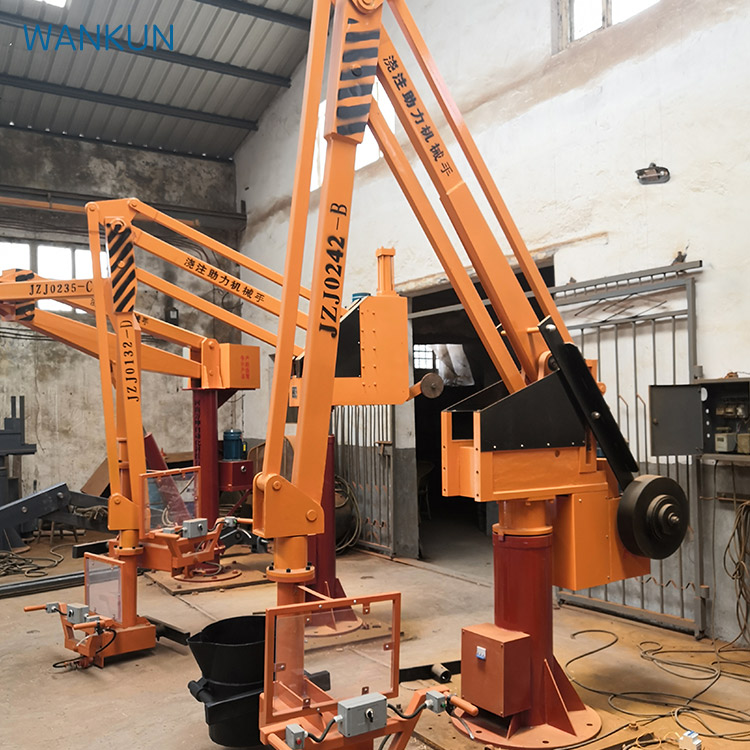

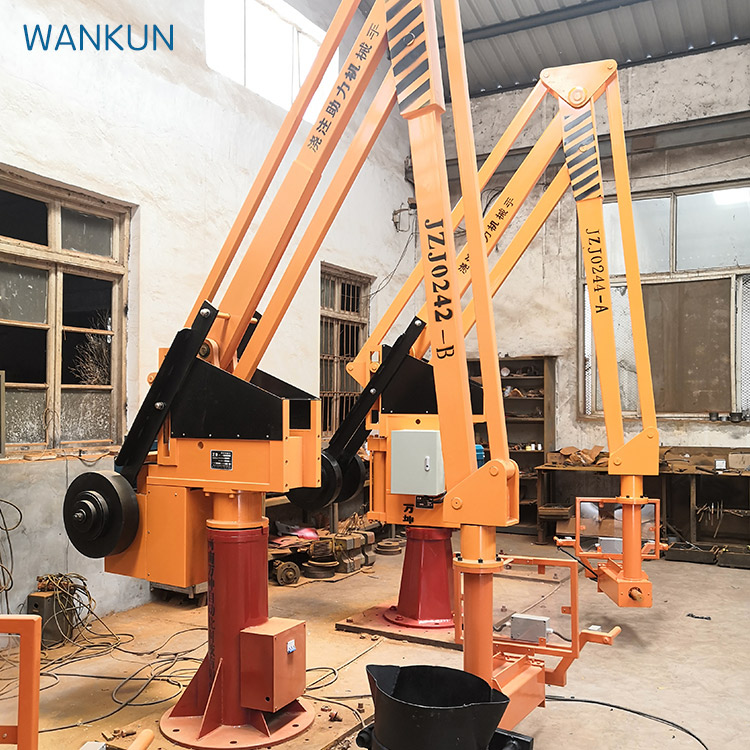

O manipulador de fundição hidráulica da série ZJZ é um novo tipo de equipamento de fundição e elevação, com as seguintes características:

1, sem interruptor de viagem, usando o próprio limite de viagem do cilindro e um dispositivo tampão.Pelo movimento da vara de pistão para cima e para baixo para impulsionar o movimento do boom de elevação, o movimento é relativamente estável.

O sistema hidráulico está equipado com um dispositivo de segurança, que tem uma função de proteção de segurança em caso de sobrecarga e assim por diante, e evita danos às peças e acidentes da grua de equilíbrio.

O manipulador de fundição da série Zjz está equipado com funções de limitação de velocidade e auto-abaixamento, o que pode fazer o peso cair mais suavemente e economizar consumo de energia. O manipulador é adequado para elevação de alta eficiência e posicionamento preciso e instalação de objetos pesados dentro de 300 kg, especialmente para fundos médios e pequenos. Tem as vantagens de tamanho pequeno, baixo ruído, peso leve, estrutura nova e compacta, operação segura e confiável, manutenção simples e conveniente, etc. É um novo produto que liberta o operador do trabalho manual de carregamento e descarregamento frequentes e melhora a eficiência da produção.

Manipulador de fundição hidráulica levantando objetos pesados é alcançado através dos seguintes três tipos de síntese de movimento:

1, levantamento vertical um movimento hidráulico

2 – Vire a fuselagem manualmente

Mover horizontalmente manualmente

MParâmetros técnicos do manipulador de fundição hidráulica ZJZ

Tabela 1 :

desenho exterior

Estrutura e princípio

O manipulador de fundição hidráulica da série JZJ é composto por cinco partes: fuselagem, mecanismo de quatro cordas equilibrado, sistema hidráulico e controle elétrico, dispositivo de turnover de saco de fundição.

1o Fusão:

Esta parte é constituída pela base,

Assento de eixo rotativo, assento de braço, montagem de guia vertical, etc. A base pode ser definida em uma base de cimento (fixa) (ver Tabela - para dimensões de base) ou fixada em um carrinho móvel (móvel). O corpo pode girar na faixa de 345 graus ao redor do assento de eixo rotativo. O assento de guia vertical é fixado na parte de trás do corpo, e a roda de guia do mecanismo de quatro links equilibrado se move para cima e para baixo do guia.

2, equilíbrio quatro mecanismo de ligação de barras:

Esta parte é composta de braço grande, braço complexo de braço grande, braço de elevação, braço complexo de elevação, braço de conexão, placa de suporte e bloco de equilíbrio e outras partes. Os dois lados do ponto de suspensão entre a placa de suporte e a barra de conexão são movidos horizontalmente por um par de rolamentos de bola de uma linha no trilho de guia do corpo. A extremidade traseira do braço grande está conectada com a cabeça da barra de pistão do cilindro hidráulico através da nuvem, e o movimento vertical é feito ao longo da barra de guia. O bloco de equilíbrio ajustado é instalado no braço grande conectado com quatro links, que é equilibrado com o peso próprio da barra de equilíbrio, para que o dispers

3 – Sistema hidráulico:

O sistema consiste em bomba de velocidade, válvula de direção eletromagnética, tubulação de entrada e retorno de óleo, válvula de segurança, cilindro hidráulico e assim por diante.Quando o operador pressiona, o botão de elevação (ou queda), o óleo hidráulico através da válvula eletromagnética no cilindro, a câmara inferior, empurra o movimento da vara de pistão para baixo (ou para cima), através do princípio da alavanca de quatro ligações, de modo a conduzir o movimento de elevação de objetos pesados.

Quando o peso de elevação excede 1,1 vezes o peso classificado, a válvula de segurança é aberta e descarregada, de modo que o peso não possa ser levantado, de modo a proteger a segurança de toda a grua de equilíbrio hidráulico. (ver Figura 4 para o princípio)

Parte de Controle Elétrico:

Esta parte é composta de motor, interruptor de circuito de caixa de plástico, fusão, botão de controle, contactor de AC, pequeno relé, transformador de controle, etc. (ver Tabela 2).A máquina usa três fases 380V, 50HZ (três fases quatro linhas), a linha neutra deve ser firmemente conectada.

Use a fonte de alimentação 24V. A linha de alimentação pode ser conduzida do fundo do chassis ou do lado esquerdo da caixa elétrica. Quando o interruptor de ar é ligado, o botão de reinicialização automático do dispersor é sempre ligado e o sistema começa a funcionar depois que o controle remoto é ligado. Pressione o botão para cima ou para baixo (ver Figura 3) para elevar ou baixar o dispersor.

Slingo

5a Parte da Divisão:

A parte de informação é composta por um dispositivo de controle de comunicação e um dispositivo de rotação Mo horizontal. Rao Bao uma composição de quadro. Através da coloração através do controle, a gaveta pode ser controlada para se mover para cima e para baixo para o edifício artificial, e o freio de mão pode ser pressionado para girar. O dispositivo de rotação horizontal permite ao operador aplicar facilmente. O quadro de montagem da gaveta deve ser conectado à gaveta.

Embalagem, transporte, instalação e implantação

Embalagem, transporte e montagem

Ao enviar, toda a máquina é fixada na estrutura de fundo de transporte especial, e a ligação equilibrada de quatro barras é fixada na carcaça com uma placa fixa, para que não possa deslizar para trás e para a frente.

Partes do equipamento e do tanque de combustível estavam molhadas com chuva. A máquina inteira também pode ser dividida em três partes: fuselagem, mecanismo de ligação de quatro barras equilibrado e componentes contrapeso para embalagem e transporte. Partes da máquina de montagem de acordo com o gráfico, coloque as placas de guia de guarda e de guia vertical, após a torneira nos braços acima, para equilibrar a ligação de quatro barras, o braço de accionamento, paralelo à placa de apoio do braço, em ambos os lados da cruz no braço no nível do guia superior, a roda de guia sobre as quatro barras de ligação e a junção da barra de pistão, duas rodas de guia instaladas no meio da placa de guia vertical antes e depois, Então montado de

2 - Instalação e Comissionamento

Por favor, leia cuidadosamente as instruções antes de instalar a máquina. Durante a instalação, calibre o nível do plano de fundação de concreto e, em seguida, fixe toda a máquina na fundação. Pule o dispersor para o raio de trabalho máximo na mesma altura e faça um movimento circular de 340 graus. Encontre o ponto horizontal do dispersor no terceiro ponto igual, e o erro horizontal dos três pontos não deve exceder 15mm. Conecte-se à fonte de alimentação de trabalho de três fases 380V, 50HZ (três fases de quatro fios), a linha neutra deve ser conectada de forma segura. Depois que a verificação for correta, feche o interruptor de potência da caixa elétrica, pressione o botão para verificar se a direção de rotação do motor é consistente com a direção marcada

Preste atenção às questões de segurança

Antes de introduzir a energia na máquina, três interruptores de proteção contra vazamento devem ser instalados.

2, a casca da máquina deve ser aterrada (linha de PE), e a aterragem é boa.

Antes de abrir a tampa da caixa elétrica para manutenção, a fonte de alimentação externa deve ser cortada primeiro.

Ao operar ao ar livre, devem ser tomadas medidas de resistência à chuva e à poeira.É estritamente proibido a chuva para aparelhos elétricos molhados ou a chuva para entrar no tanque.

5, transmissor remoto deve ser de dois meses (dependendo do uso) para substituir a bateria.

lubrificação

Os rolamentos de cada parte da máquina são lubrificados com gordura de cálcio, limpos e substituídos uma vez a cada seis meses.

A superfície de contato entre a linha de guia vertical dianteira e traseira e o rolador é lubrificada com gordura de cálcio uma vez por mês.

3, o tanque de óleo com óleo hidráulico anti-usura 32#~48#, a superfície do óleo não deve estar no fundo da linha de superfície do óleo da janela de óleo 10mm abaixo, o modelo de óleo hidráulico de acordo com o uso do ambiente, limpeza a cada seis meses, substituir uma vez.

Figura 2 - Diagrama de Esquema Elétrico

Tabela 2:

Figura 5

Esquema do sistema hidráulico
